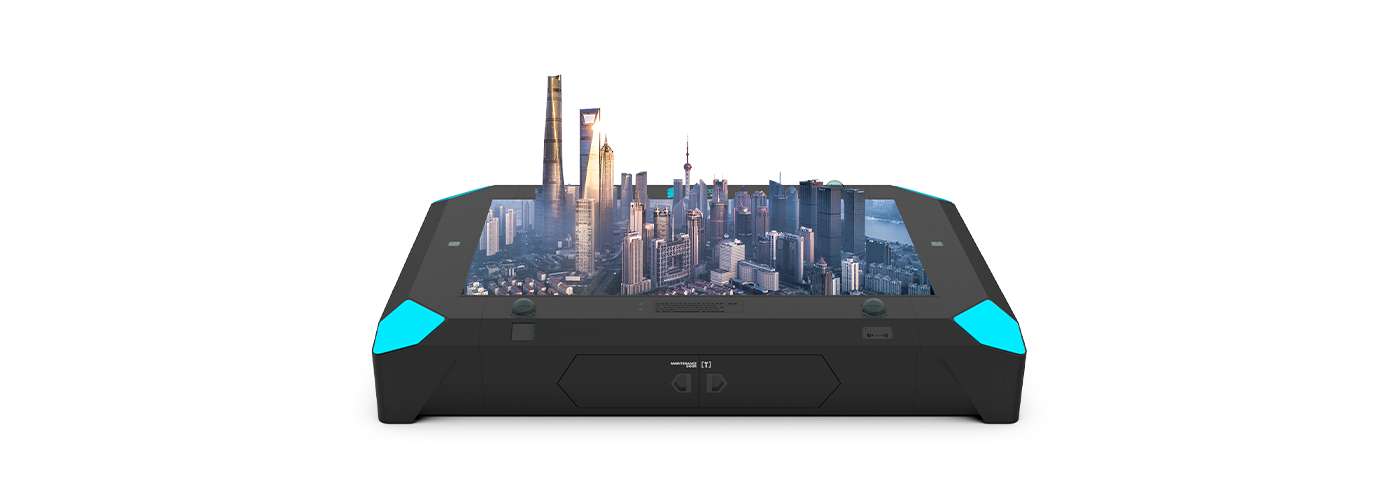

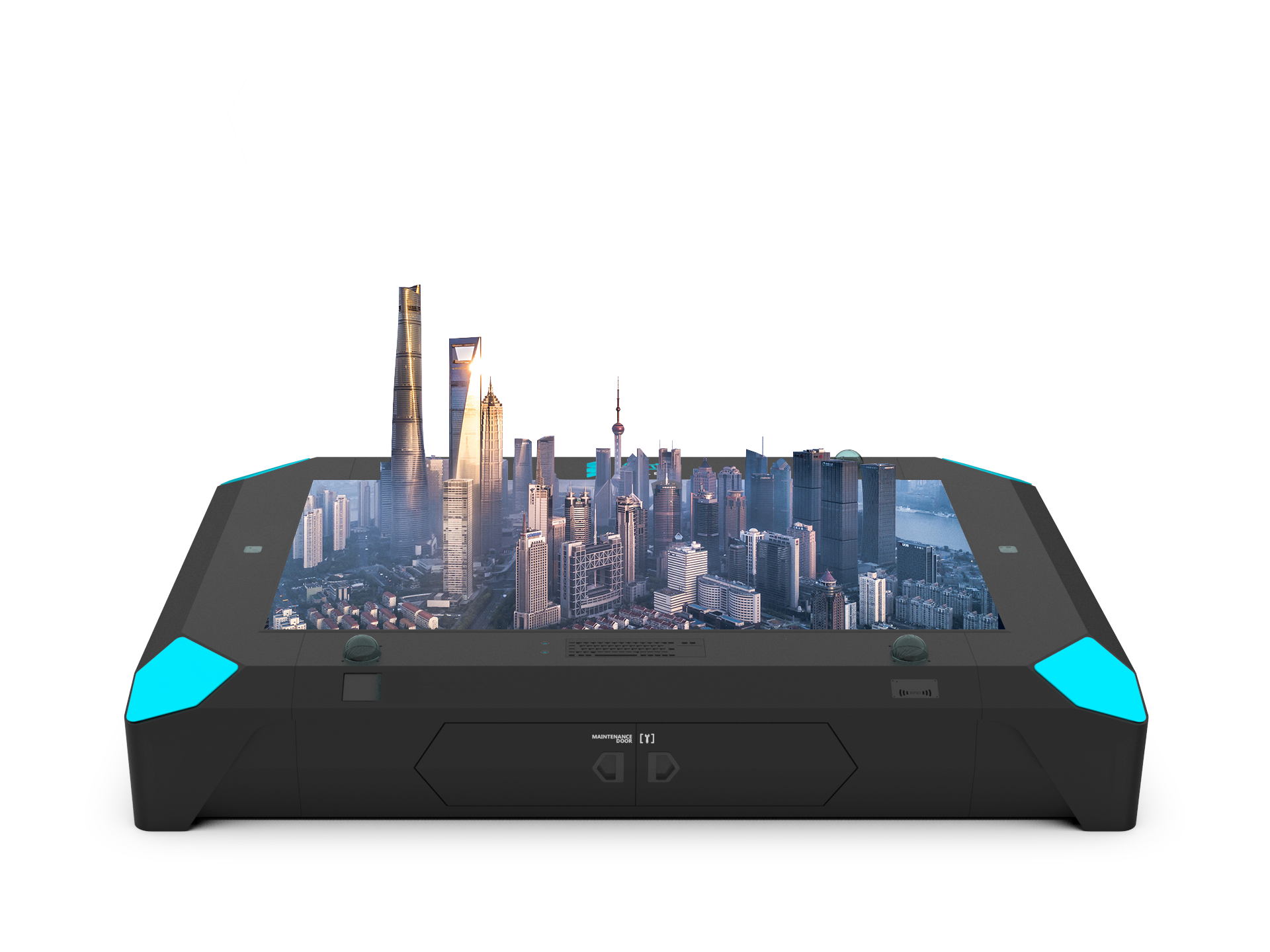

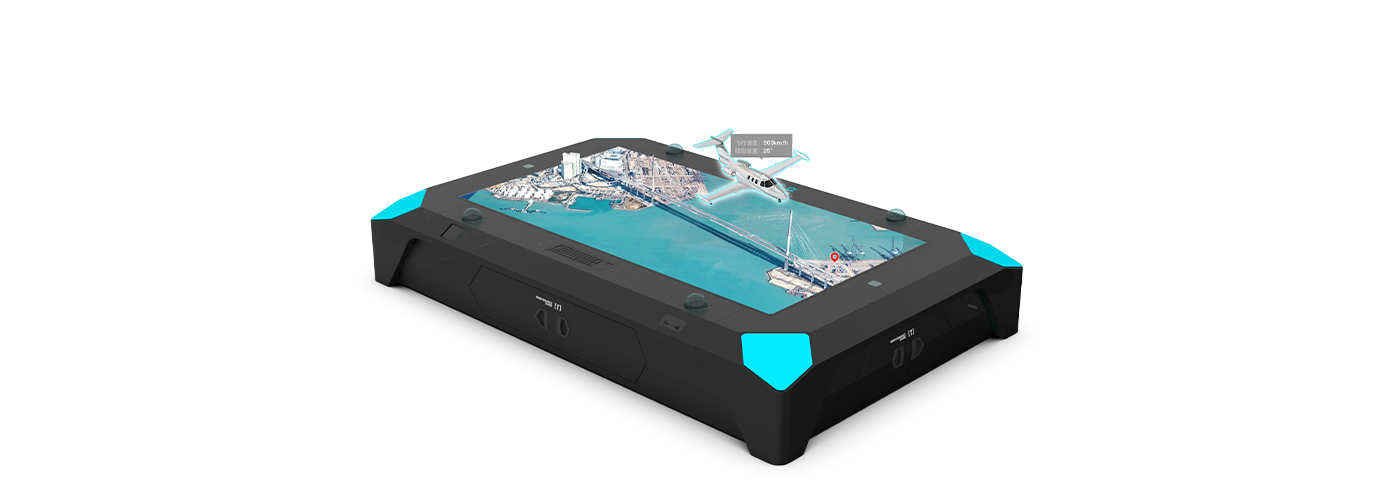

       优立全息沙盘是全球领先可以承载无限量实景三维数据的交互沙盘。它同时兼容工业级高精度的激光三维点云数据与倾斜摄影模型,不论是一个地区、一座城市甚至是一个国家的实景三维数据,都可以轻松承载。

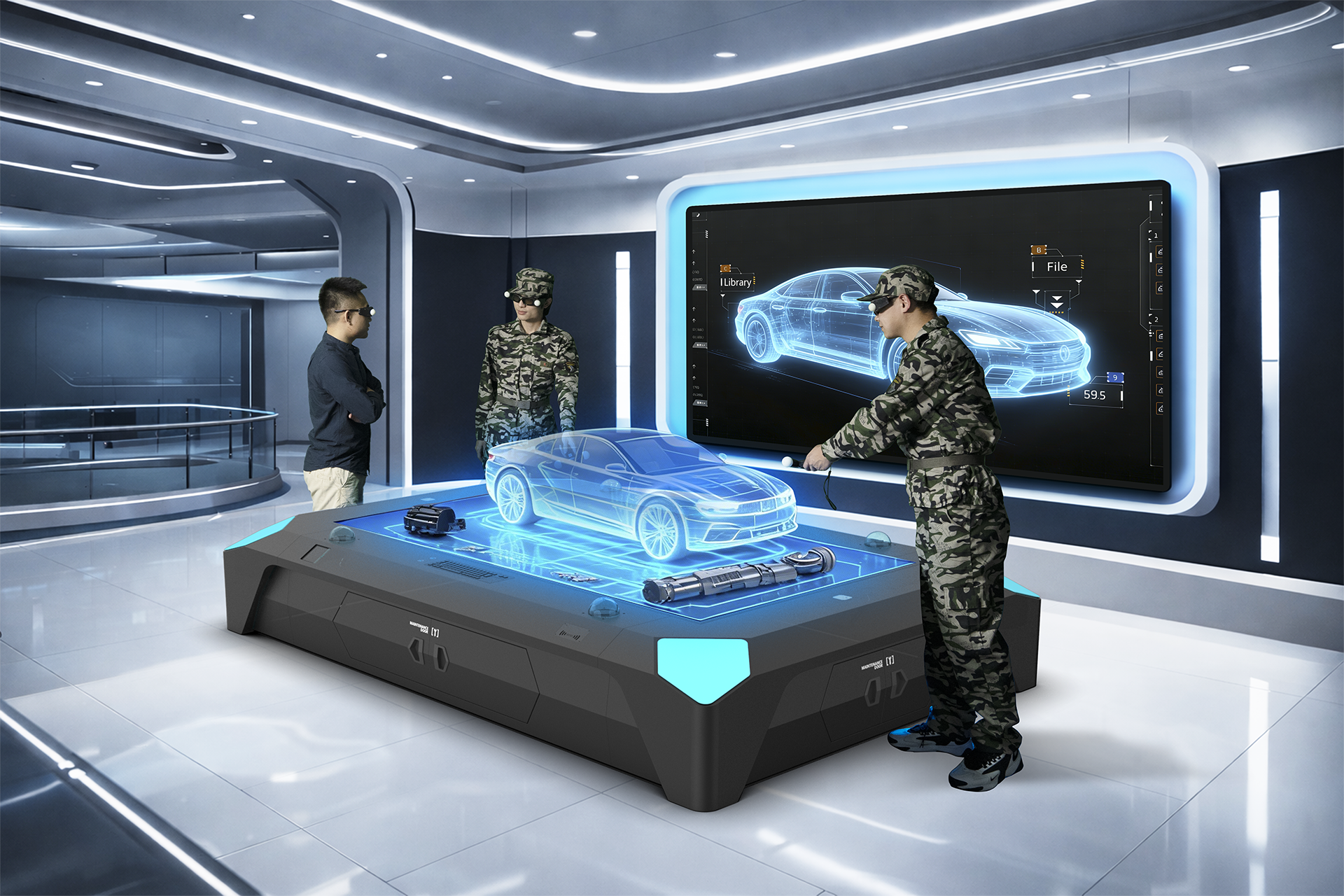

       用户借助操控手柄和 3D 眼镜,观看及编辑浮在空中的全息影像。优立全息沙盘 独有的追踪系统及一体化设计,让定位更精准,成像更稳定,画面更清晰具立体感。

       位于全息沙盘 2 米范围内,观众可以使用带有追踪器的眼镜进行观看,单次一人使用,并有追踪效果。其他用户佩戴普通的 3D 眼镜,可多人同时观看,无追踪效果。


全息沙盘有哪些特点呢?
1.性能强大:能处理超大规模数据,支持超大规模三维数据(TB或PB级)的演示;
2.互动性强:独特位置追踪系统,支持多人互动体验(全球首款多人互动全息虚拟产品);
3.高精度:确保模型真实还原,体验效果好;
4.支持多种来源的三维数据格式;
5.空间要求低:标准的全息沙盘面积2m*2m,大型展厅可以定制。
1. 系统能够同步输出声音、光影、视频,烘托整体效果。
2. 无需遮光,大部分无阳光直射环境即可获得较好呈现效果。
3. 摄像机捕捉运动物体的灵敏度高,在距离摄像机 2 米内的地方,能捕捉亚毫米级的轻微移动。
4. LED 屏拼接精度高,无明显拼接痕迹;色彩还原度高,显示效果靓丽。
5. 输出的图像在 3D 效果上,层次感、立体感强。
6. 可以实现人机交互,可对模型做移动、缩放、旋转等操作。
7. 安装快捷、产品模块化程度高,对室内环境无特殊要求。
8. 系统支持其他通用开发工具的内容导入及三维展示。
9. 配套软件支持超大规模(GB/TB/PB 级)的实景点云三维模型和部分人工建模模型。其中实景点云三 维模型包含倾斜摄影和三维激光建模方式获取的模型,人工建模模型包含 OBJ、FBX 等通用格式。
10. 可以实现无限量三维模型叠加(指经过优立技术预处理得到的 UDS 格式三维数据)。

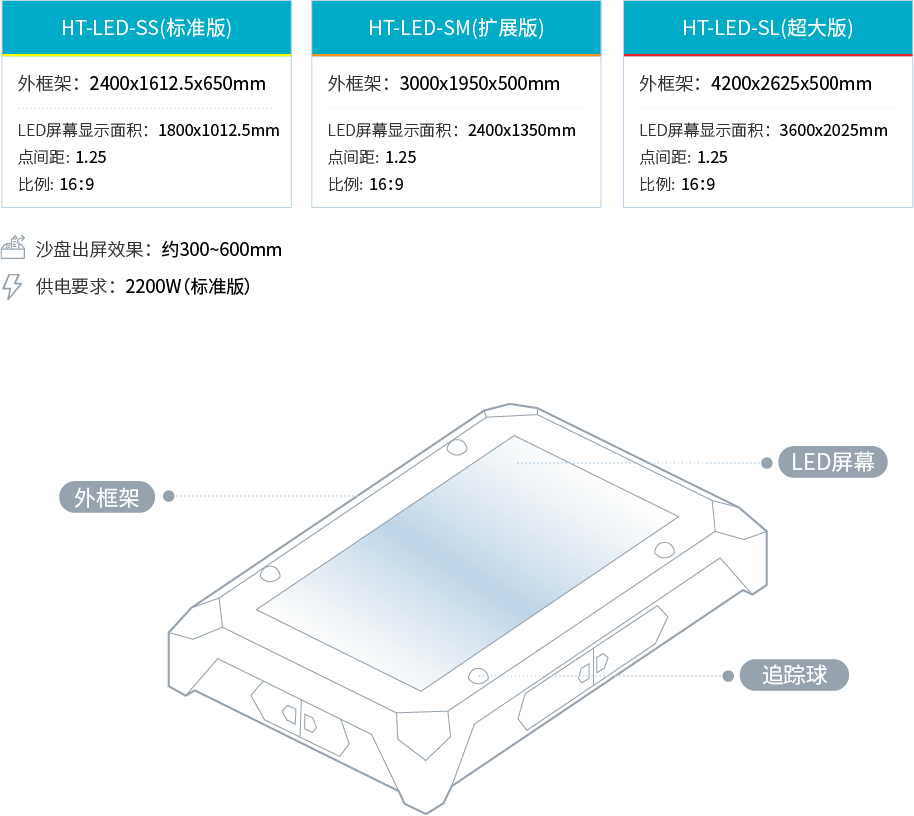

产品规格

标准沙盘尺寸

·  HT-LED-SS(标准版)

    外框架(mm):
    长 |
2400    | 1612.5   高 | 650

    LED 屏幕显示面积:
    长 | 1800    | 1012.5
    点间距 | 1.25   比例 | 16:9

·  HT-LED-SM(扩展版)

    外框架(mm):
    长 |
3000    | 1950   高 | 500

    LED 屏幕显示面积:
    长 | 2400    | 1350
    点间距 | 1.25   比例 | 16:9

·  HT-LED-SL(超大版)

    外框架(mm):
    长 |
4200    | 2625   高 | 500

    LED 屏幕显示面积:
    长 | 3600    | 2025
    点间距 | 1.25   比例 | 16:9

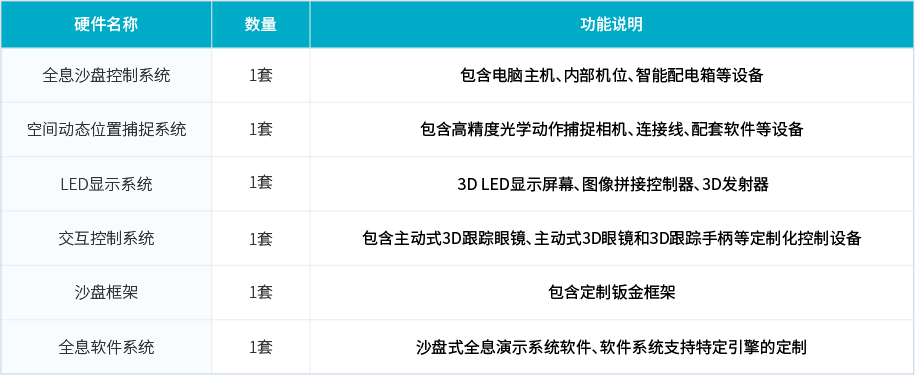

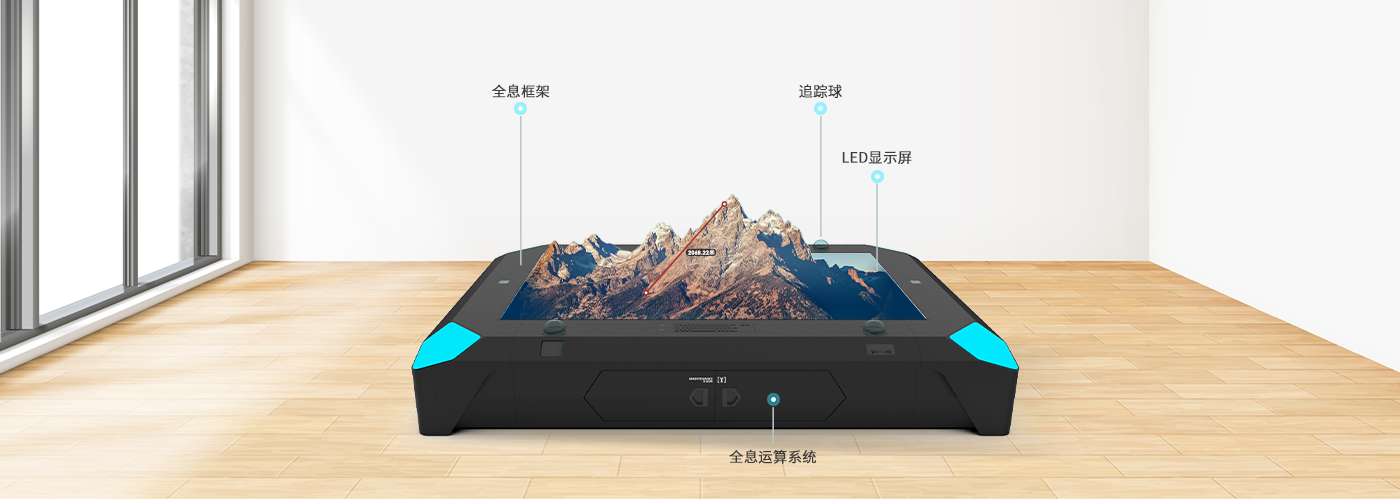

系统组成

实景全息
作为全无限量高精度景三数据同时兼业级高精据,无论是激云数据还是,无论是一一座城市景三无论GB/TB/PB 都可立全沙盘轻松载。




例如:一个地区要进行新的规划,可以把其规划设计通过优立的技术进行数据优化转换,直接重叠在整个城市的实景三维数据当中,让设计与实景融合,展示在优立全息沙盘上,让未来立刻呈现于眼前。

互动全息
把规划方案的三维设计模型叠合在整个城市的三维数据之后,使用者可以同时操作手柄,随时搬动规划当中可变的部分到新的位置,进行方案讨论;也可对比规划前后的效果,如果方案是分阶段实施的话,还可以把不同历史时期该地区的变化在全息沙盘上展现,从而使更多信息得以被同时展现,全面把控、预测隐藏的风险。



瞬时全息
无论实景三维的数据量有多少,都可以瞬间加载在全息沙盘。全息桌面系统可根据使用者的位置、视野与操控动作实时进行三维运算,在运动中流畅呈现动态空间感。GB/TB/PB 级别的三维数据在经过系统搭载的自动化数据处理流程之后,可被系统瞬间加载。




例如:把规划方案的三维设计模型叠合在整个城市的三维数据之后,当城市不断扩张,可以把新城区的三维数据规划叠加,甚至可以融入类似“广佛同城”、“大湾区融合”、“长三角”、“京津冀”、“成渝贵”等超大型经济圈规划之后,依然可以瞬间展示在全息沙盘上,完全无需担忧三维数据量升级带来的压力。

可控全息
多种三数据(激/斜摄影/建模在经过优立软件自据预处后,可以被直导入息桌;也可以通过以下精简的工作流程,进行全息桌面系统的景预设和控制。

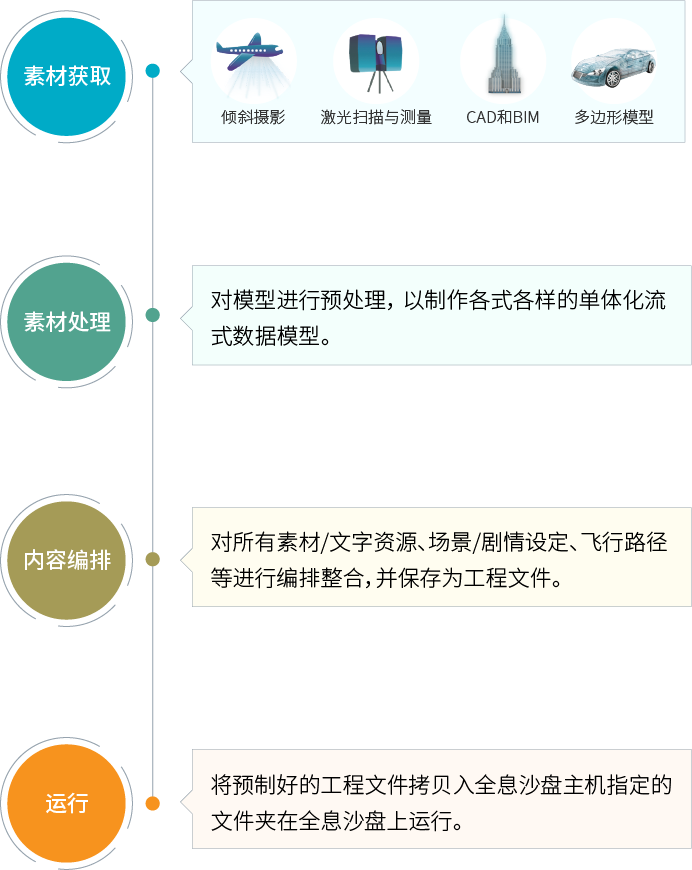

在把规划方案的三维设计图纸叠合在整个城市的三维数据之前,需要经过以下阶段:
A. 三维数据的采集(例如通过无人机进行航空三维数据采集和三维建模);
B. 三维数据的预处理,采用优立系统自动化进行数据的转换处理(可以接受多种三维数据);
C.  如果需要高效的展示或者讨论,可以进行场景的预先编排。

实时全息

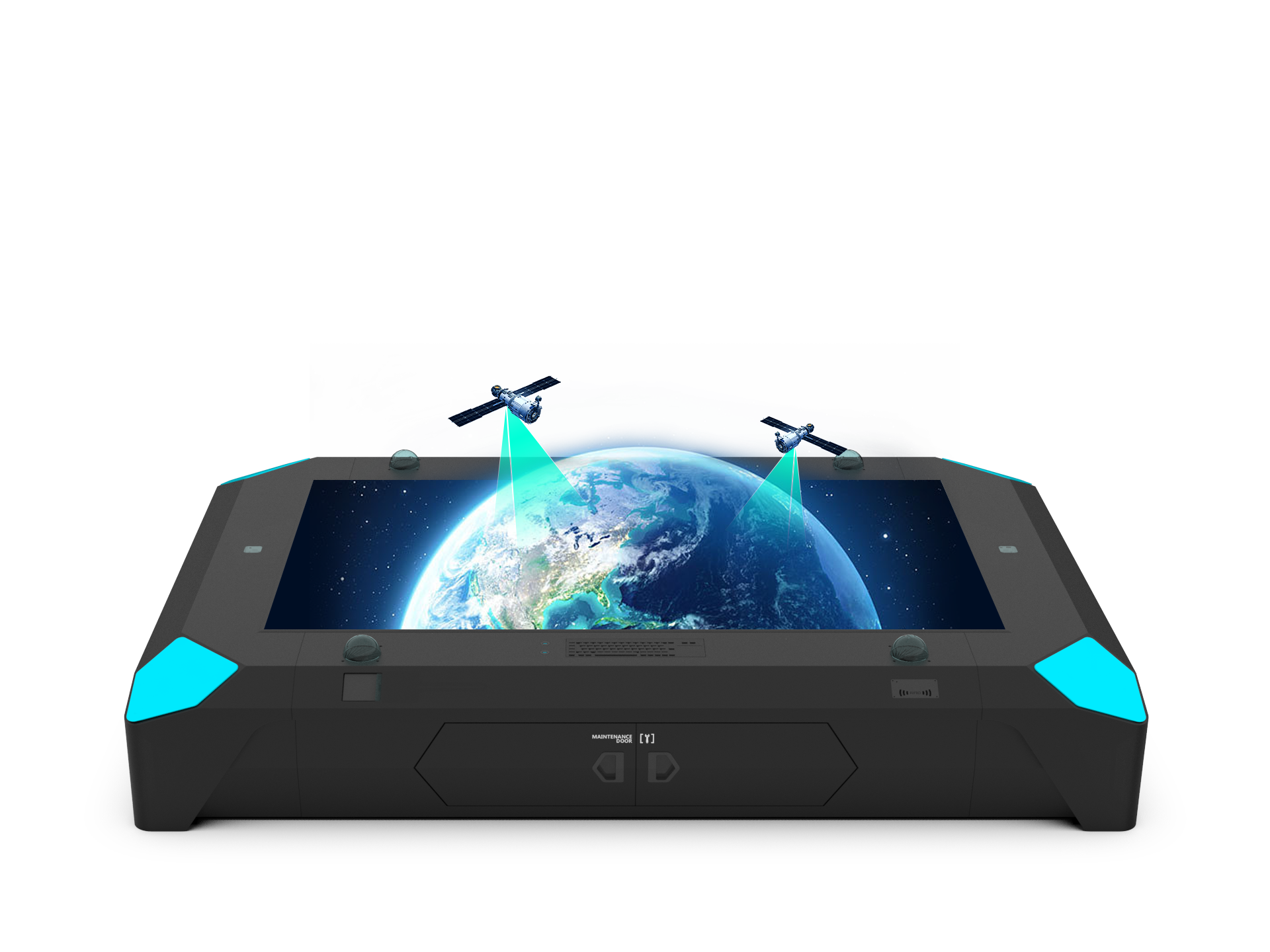

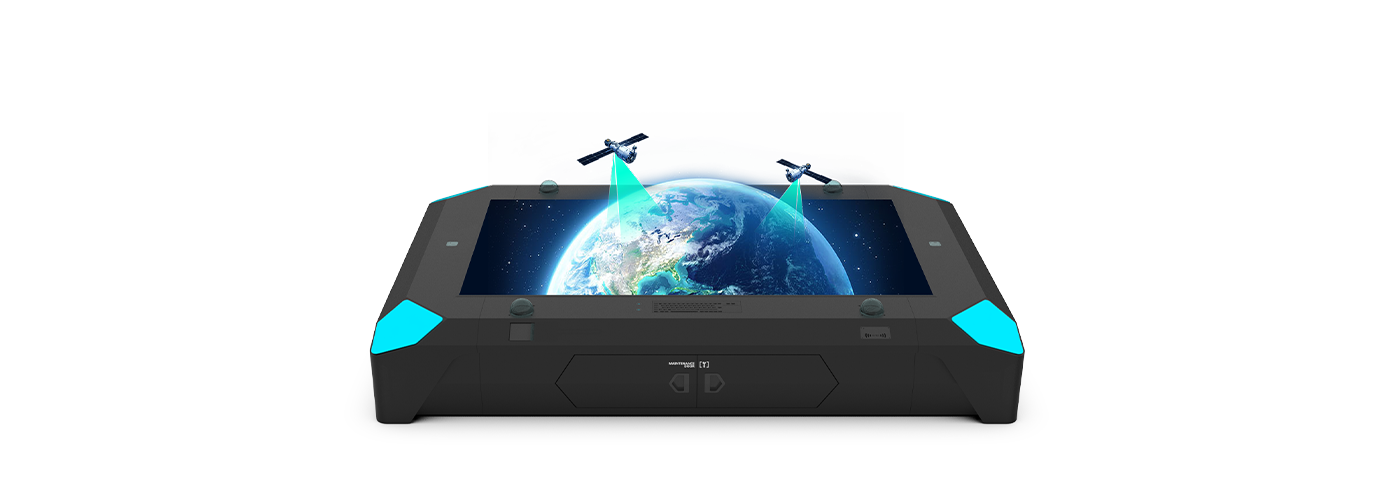

全息沙盘可以通过优立系统赋能,接入物联网实时数据,在沙盘上实时浏览城市全景、道路与建筑情况,以及消防车辆、警车、无人机等应急管理的实时动态,使得整个城市的各项信息都实时全景呈现在使用者的眼前,为打造真正的智慧城市提供技术支持。
